Lampen wechseln

Diese Anleitungen sind für den Ford Fiesta MK3 ( GFJ ) Können zT auch bei anderen Autos angewandt werden.

Lampen nie mit bloßen Fingern anfassen. Lampenwechsel nur bei ausgeschaltetem Licht durchführen Lampen Grundsätzlich mit der gleichen Ausführung ersetzen
  • Motorhaube öffnen
  • Mehrfachstecker und Gummikappe abziehen
  • Sicherungsring nach links abdreheh und abziehen
  • Glühlampe aus dem Reflektor herrausnehmen
  • Neue Glühlampe in den Reflektor so einsetzen, daß die Führungsnase in die Aussparung eingreift
  • Sicherungsring einsetzen und nach rechts drehen
  • Abdeckkappe und Mehrfachstecker aufschieben

Ford Fiesta Heckleuchte Link zum Grösseren Bild

Standlicht


  • Lampenfassung nach links drehen und herausziehen
  • Lampe in die Fassung drücken, nach links drehen und herausnehmen
  • Neue Lampe einsetzen und durch Rechtsdrehen einrasten
  • Lampenfassung in den Reflektor einsetzen und nach rechts drehen

Blinker


  • Haltefeder für Blinkleuchte vom Motorraum aus an der Zugöse aushängen
  • Blinkleuchte nach vorn herrausnehmen
  • Lampenfassung nach links drehen und herausziehen
  • Lampe in die Fassung drücken, nach links drehen und herausnehmen
  • Neue Lampe einsetzen und durch Rechtsdrehung einrasten
  • Lampenfassung in den Reflektor einsetzen und nach rechts drehen
  • Blinkleuchte in die Öffnung einsetzen,
  • Haltefeder nach hinten ziehen und einhängen
Ford Fiesta Weisse Blinker 2

Seitliche Blinker


  • Lampengehäuse nach rechts drehen und herausziehen
  • Lampenfassung festhalten, Gehäuse nach links drehen und abnehmen
  • Glühlampe aus der Fassung ziehen
  • Neue Lampe einsetzen
  • Lampengehäuse durch Rechtsdrehung mit der Lampenfassung verbinden
  • Leuchte in den Kotflügel so einsetzen, dass die Nase in die Aussparung eingreift
  • Gehäuse nach links drehenund einrasten

Rückleuchten

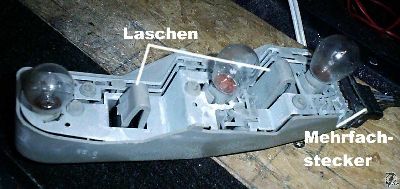

  • Die beiden Laschen zusammendrücken und Lampenhalter abnehmen
    • Ford Fiesta Rückleuchten wechseln
  • Gegebenenfalls Mehrfachstecker abziehen
  • Defekte Lampe in die Fassung drücken, nach links drehen und herausnehmen
  • Neue Lampe einsetzen
  • Durch Rechtsdrehung einrasten lassen
Ford Fiesta Heckleuchte

Innenleuchte


  • Schalter in Mittelstellung bringen
  • Kleinen Schraubendreher an der dem Schalter gegenüberliegenden Seite einführen und Leuchte herausnehmen

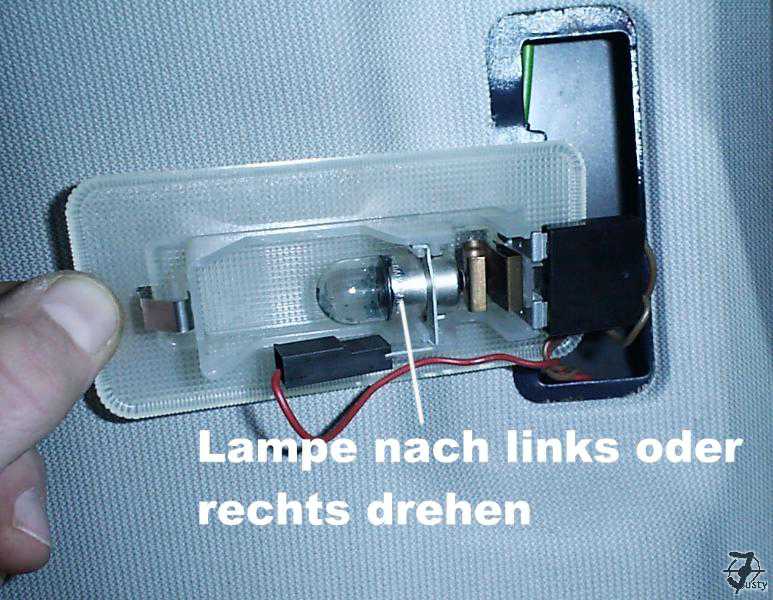

  • Lampe durch links oder rechts Drehung herausnehmen
  • Neue Lampe einsetzen, nach links oder rechts drehen bis sie einrastet
  • Innenleuchte eindrücken und einrasten
    • Ford Fiesta Innenleuchte

    Kennzeichenleuchte

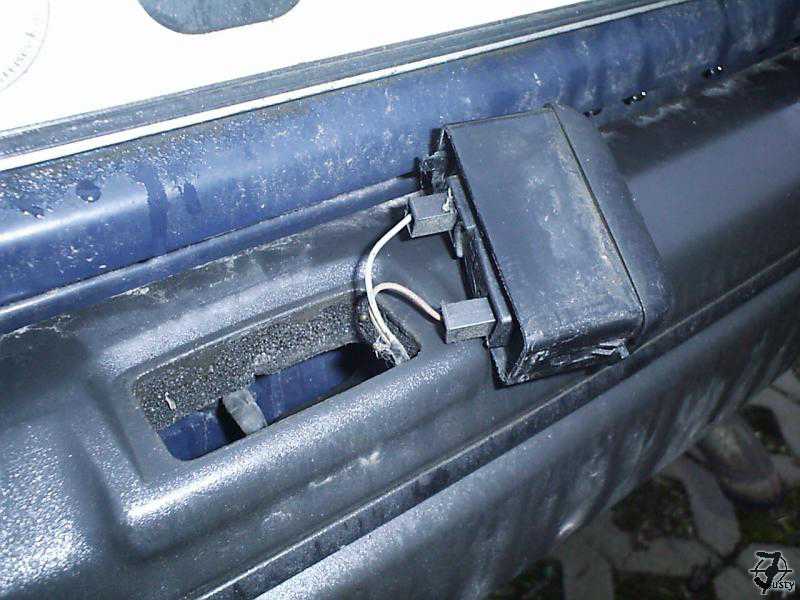

  • Lampengehäuse mit kleinem Schraubendreher aus dem Stoßfänger heraushebeln
  • Seitliche Klemmhalter nach außen drücken
  • Lampengehäuse von der Fassung trennen
  • Lampe in die Fassung drücken und herausdrehen
  • Neue Lampe einsetzen nach links oder rechts drehen
  • Gehäuse auf die Fassung stecken
  • Lampengehäuse in die Öffnung des Stoßfängers eindrücken
    • Ford Fiesta Kennzeichen Leuchte

    Beleuchtung Heizungsbedienung

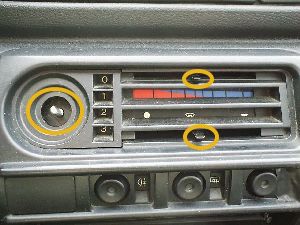

  • Knöpfe abziehen (Orange dargestellt)
    • Ford Fiesta Mittelkonsole Leuchte

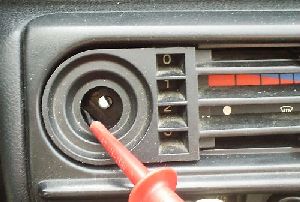

  • Lampengehäuse mit Schraubendreher heraushebeln
    • Ford Fiesta GFJ Heizungsbedienungs Leuchte

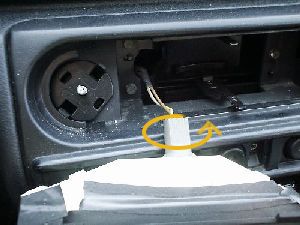

  • Lampenfassung gegen den Uhrzeigersinn um 90 Grad herrausdrehen
    • Ford Fiesta GFJ Lüftung Lampe

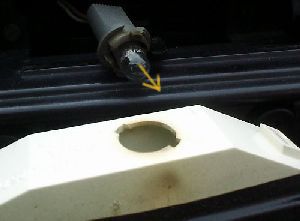

  • Lampe aus der Fassung herrausziehen
    • Ford Fiesta MK3 Heizung Leuchte

  • Neue Glassockellampe nicht mit den Fingern anfassen, mit der Verpackung oder einem Haushaltstuch in die Fassung einschieben
  • Zusammenbau in Umgekehrter Reihenfolge
    • Lampentabelle Ford Fiesta MK3 1989 - 1995 GFJ
    Hauptscheinwerfer H4 60/55 Watt
    ZusatzFern-scheinwerfer H3 55 Watt
    Nebelscheinwerfer H3 55 Watt
    Stand und Parklicht Glassockel 5 Watt
    Blinkleuchten vorn/hinten Bajonett 21 Watt
    Rückfahrleuchten Bajonett 21 Watt
    Nebelschlußleuchten Bajonett 21 Watt
    Brems-/schlußleuchten Bajonett 21/5 Watt
    Seitliche Blinker Glassockel 5 Watt
    Innenleuchte Bajonett 10 Watt
    Kofferaumleuchte Glassockel 5 Watt
    Ford Fiesta MK4 1996 - 2000 JAS JBS
    Zum Aus- und Einbau der Glühlampen des Hauptscheinwerfers muß dieser (3 Schrauben) ausgebaut werden.
    Der Kühlergrill wird, durch Ziehen nach oben, dazu abgebaut.
    Die vorderen Begrenzungsleuchten sind im Scheinwerfer integriert
    Abblendlicht H7 55 Watt
    Fernlicht H1 55 Watt
    Nebelscheinwerfer H3 55 Watt
    Stand und Parklicht Gesteckt 5 Watt
    Blinkleuchten vorn/hinten Bajonett 21 Watt
    Rückfahrscheinwerfer Bajonett 21 Watt
    Nebelschlußleuchten Bajonett 21 Watt
    Brems-/schlußleuchten Bajonett 21/5 Watt
    Seitliche Blinker Gesteckt 5 Watt
