Zigaretten Anzünder installieren
und Aschenbecher Beleuchtung
Welchen Zigarettenanzünder
Zigaretten Anzünder haben eine KFZ-Normkupplung (nicht mit Bordspannungssteckdose verwechseln),
an die eine Vielzahl von Geräten eingesteckt werden können.
Kaufen kann man diese zB. im Autozubehörhandel, Baumarkt oder auf dem Schrottplatz.
Wobei auf dem Schrottplatz eine größere Auswahl an verschiedenen Modellen zu finden ist.
Damit Geräte wie Heizlüfter und Zigarettenanzünder auch bei ausgeschaltetem Motor funktionieren,
führen KFZ-NormKuplungen in der Regel immer Strom.

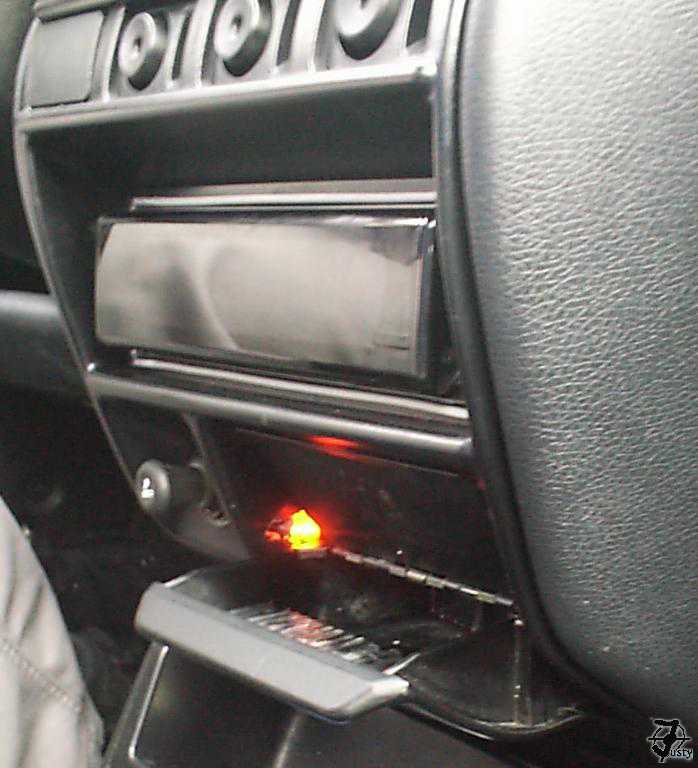

Diese Beleuchtung macht einen schönen Kontrast in der Mittelkonsole.
Evtl kommt Ihr anhand dieser Bilder auf eigene Ideen.

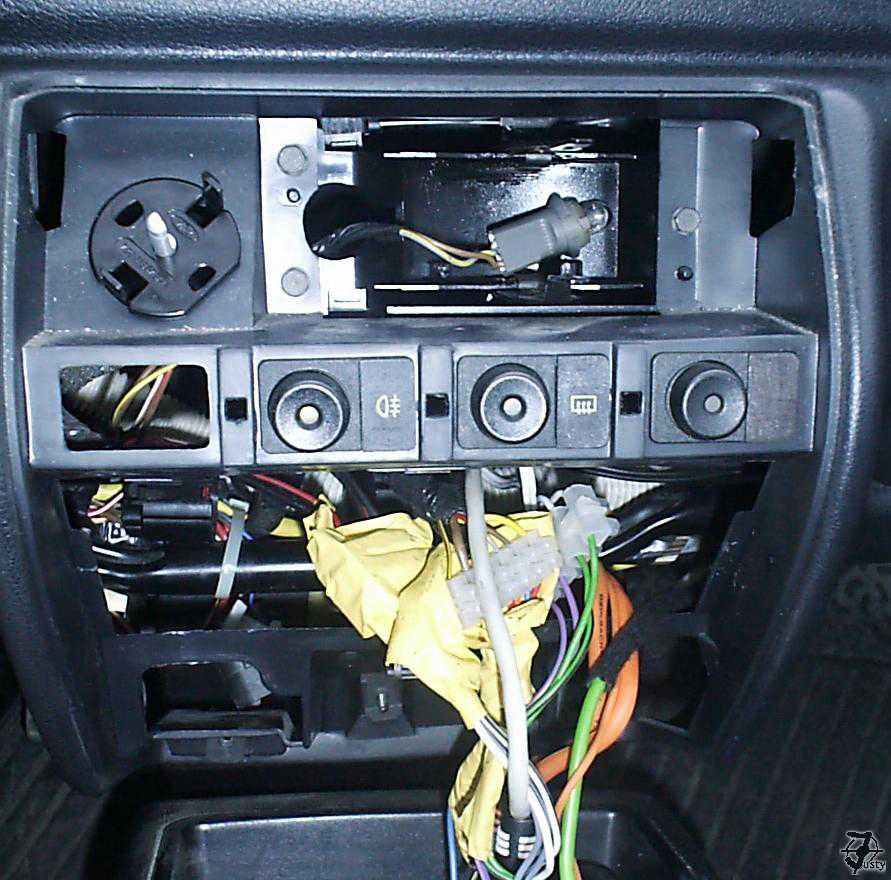

Mittelkonsole abbauen
Demontieren der Bedienelemente geht einfacher als er zunächst erscheint.
Um die Kabel an den Zigarettenanzünder anzuschließen muss beim Ford Fiesta MK3
die Sicherung Nr.2 für Innenbeleuchtung herausgezogen werden
- Den Aschenbecher herausziehen.
- Beleuchtung für Heizungsbedienung entfernen
- Das Radio entfernen und abstöpseln.
- 4 Schrauben von unten lösen um das Kunststoffteil entfernen zu können.

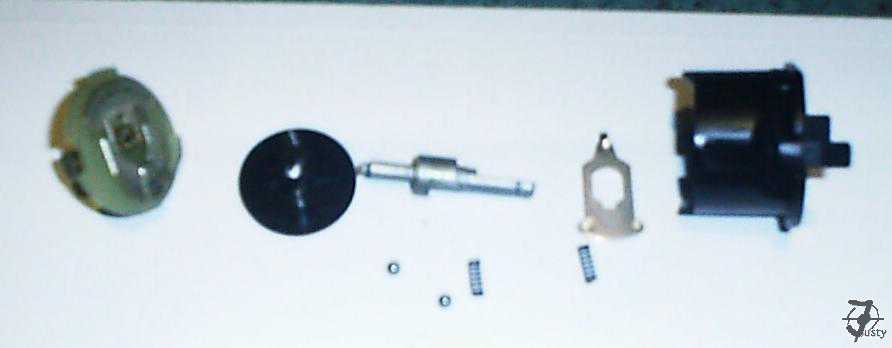

HeizungsDrehschalter nicht auseinander bauen, es befindet sich dort drin
keine Lampe.Da es sehr kompliziert ist die beiden Kügelchen wieder in die richtige Position zu legen.
Bild von Drehschalter

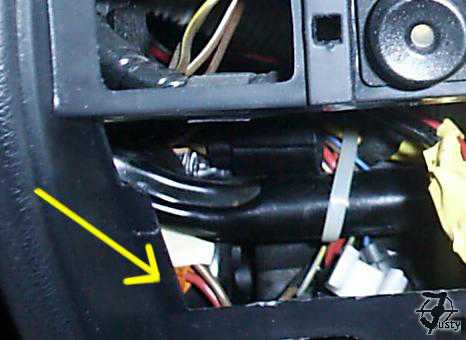

Kabel finden:
Der Stecker für den Zigarettenanzünder ist ein kleiner 2 Poliger Stecker, an dem sich ein rotes + und ein braunes - Kabel befindet.
Zus舩zlich ist dort noch ein Kabel für die Beleuchtung. Also müssen an dem Zigarettenanzünder 3 Kabel angeschlossen werden.
Der Anschluss hinten in der Mitte ist Plus und der Seitliche Anschluss ist Masse (-)

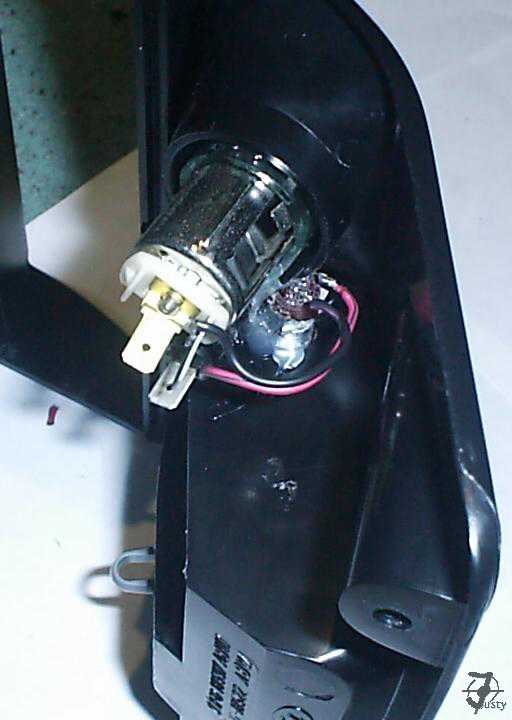

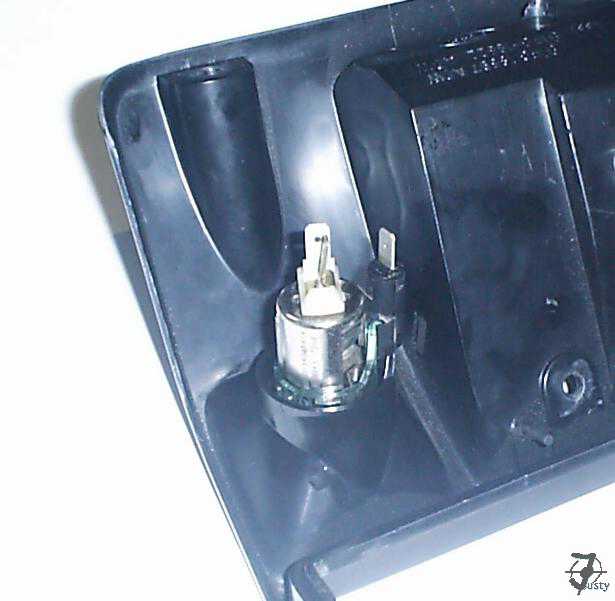

Zigarettenanzünder einbauen
Hier habe ich während dem Einbau ein paar Photos gemacht
Einbau 1 * Einbau 2
Beleuchtung:

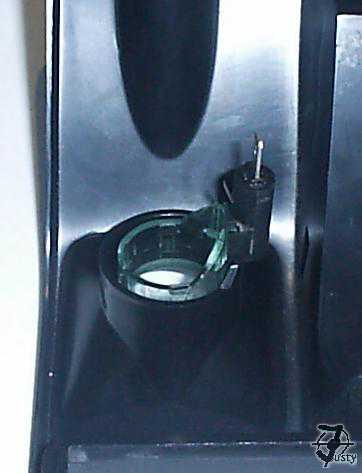

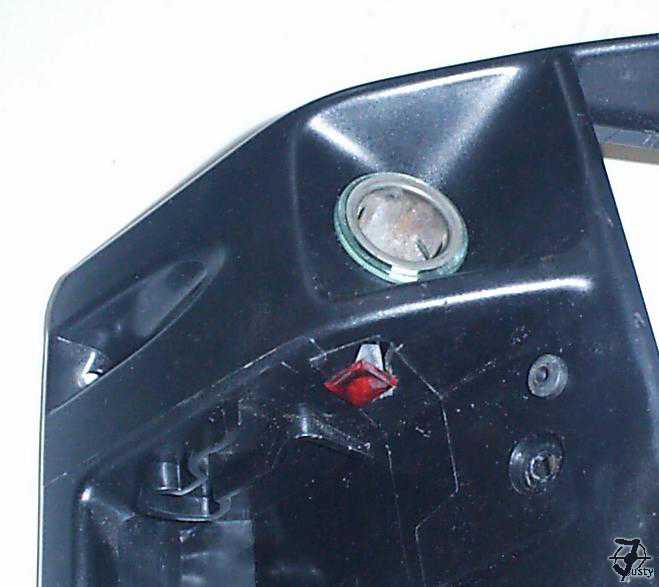

Durch ein kleines Loch zwischen Aschenbecher und Zigarettenanzünder, wird normalerweise der Aschenbecher beleuchtet. Bei mir kommt der Anzünder aus einem Escort der den Aschenbecher nicht beleuchtet, deswegen habe ich eine zweite Lampe installiert.

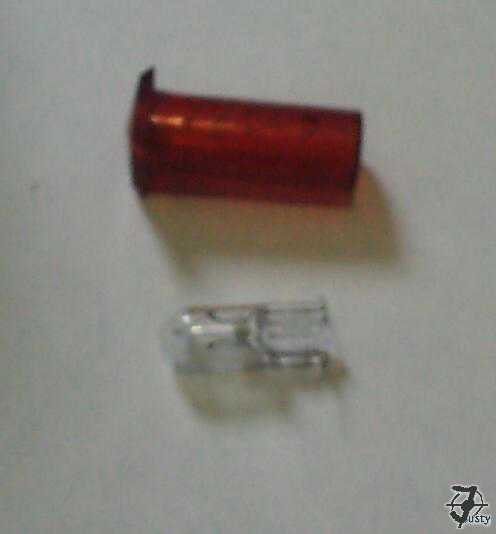

Die Lampe
Eingebaut 1
Eingebaut 2
Eingebaut 4
In einen Zigarettenanzünder können die unterschiedlichsten Dinge eingesteckt werdenEs ist aber darauf zu achten, dass diese Geräte viel Strom verbrauchen
so verbraucht ein Kaffeemaschine ca. 170 Watt, ein Handstaubsauger ca. 80 Watt
Auch sollte beim Installieren eines Zigarettenanzünders im hinteren Bereich des Autos,
2 Kabel direkt von der Batterie oder Sicherungskasten verlegt werden,
anstatt Masse über die Karosserie zu nehmen
