Armaturen in Schalttafeleinsatz wechseln

Diese Anleitungen sind für den Ford Fiesta MK3 ( GFJ )
Können zT auch bei anderen Autos angewandt werden.

Ausbau der Armaturen:

• Batterie Massekabel im Motorraum zur Sicherheit abklemmen
• Schalttafeleinsatz ausbauen
• Schalttafeleinsatz auf eine saubere, weiche Unterlage legen
• Mit einem Schraubendreher Mehrfachsteckerfassung lösen
• Wenn nur die Plexiglasplatte abgenommen werden soll,
  nur Glühlampen für Tachobeleuchtung (oben) herausdrehen,
  und Schalttafeleinsatz in 2 Hälften teilen
• Alle Glühlampen nach links drehen und herausnehmen

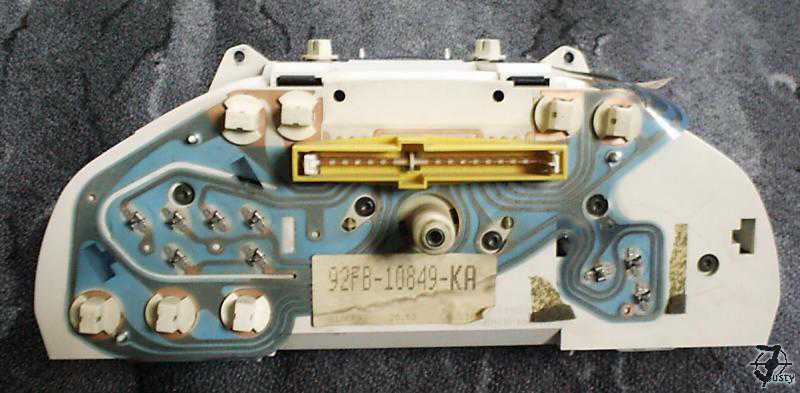

• Clipse der Kontaktfolie an den Anschlüssen
  des Drehzahlmesser und Kraftstoffanzeige lösen
• Halter der Kontaktfolie lösen und abnehmen

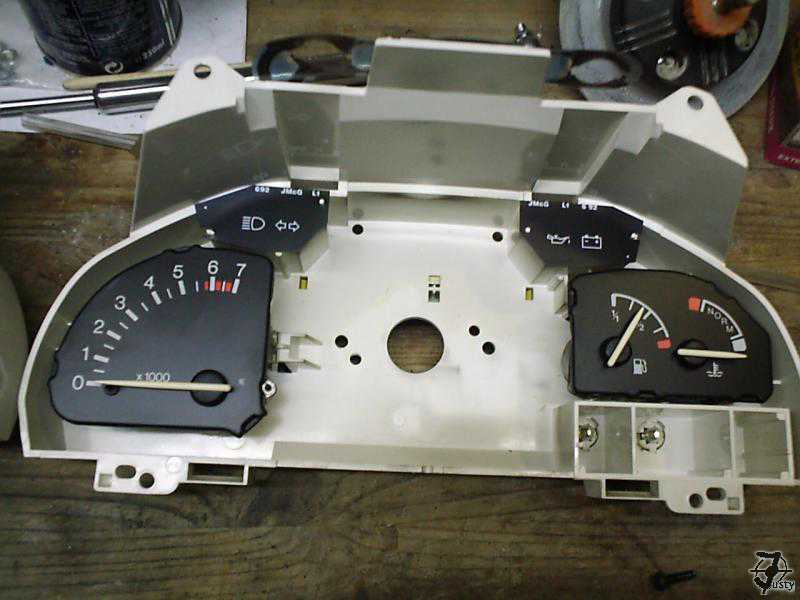

• Schalttafeleinsatz in 2 Hälften teilen
• Geschwindigkeitsmesser (Tacho) 2 Torx Schrauben lösen
• Drehzahlmesser 2 Torx Schrauben lösen herausnehmen
• Kraftstoffvorratanzeiger Torxschraube herausdrehen,
  Instrument ausklipsen und herausnehmen

Einbau der Armaturen:

• Instrument einsetzen und Schrauben festziehen
• 2 Hälften des Schalttafeleinsatz zusammensetzen
• Kontaktfolie in die Halter einsetzen
• Clipse der Kontaktfolie vorsichtig auf die Anschlüsse der Instrumente aufdrücken
• Mehrfachsteckerfassung einhängen und einrasten lassen
• Alle Glühlampen einsetzen und nach rechts drehen
• Schalttafeleinsatz einbauen
• Batterie Massekabel an klemmen
• Instrumente auf Funktion prüfen
